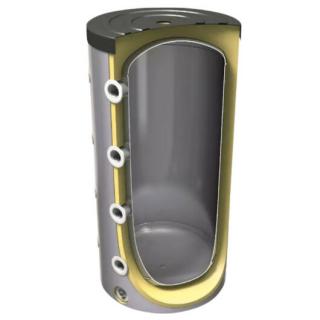

Bosch AT 500/3 bar puffertároló

A hőcserélő nélküli Bosch AT 500/3 bar puffertároló a fűtési-hűtési rendszerek energiatárolójaként szolgál. Kiegyenlíti a hőtermelő/hőleadó és a hőigény időbeli eltérését, ezzel garantálva a komfortosságot. Mivel a tartály belső felületének nincs korrózióvédelme, így csak nem maró hatású fűtő-hűtőfolyadékkal tölthető fel. Ivóvíz tárolására nem alkalmas.

Jellemzői:

• Álló kivitelű, hőcserélő nélküli puffertároló
• Fűtővíz közbenő tárolására szolgál a fűtési rendszerekben
• Hőmérővel, leeresztő csonkkal és 4 darab hőmérséklet érzékelő merülőhüvellyel rendelkezik
• Levehető lágy PU burkolat és 50 mm vastag szigetelés jellemzi

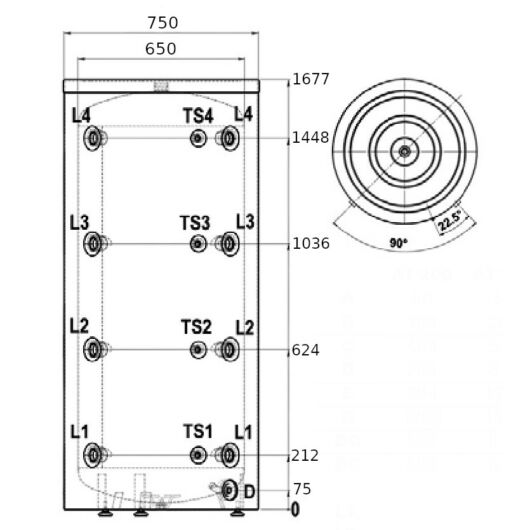

• 4-4 darab előremenő/visszatérő csonkkal látták el
• Fűtőelem beszerelése utólag is lehetséges
• Ivóvíz tárolására nem alkalmas
• Állítható lábakkal
• Hosszú élettartam
• Kiváló minőség
• 1 + 1 év garancia meghatározott feltételek teljesülése esetén
• Energiahatékonysági besorolás: C
• Környezeti hőveszteség (ΔT45K) esetén: 2,3 kWh/24h
• Hőtárolási veszteség: 95 W

(A termék mérete miatt a szállítási költség: 25 000 Ft)

• Puffer tároló

  Egy puffer tároló nélküli rendszert (direkt rendszert) naponta többször be kell indítani az elegendő
  hő biztosításához.A kazán üzemeltetésekor leghatékonyabb (hatásfokkal) levegő leszabályozása nélkül ég el a tüzelőanyag, de ebben az esetben a folyamatosan termelődő felesleges energiát érdemes a rendszerbe beépített puffer tárolóban elraktározni, addig amíg felhasználásra nem kerül. Mindez azt jelenti, hogy egy megfelelően méretezett puffer tartálycsatlakoztatásával akár a költségek 50%-a is megtakarítható.

  • Ha a rendszerben nincs puffer tartály a felesleges energia a kéményen távozik, vagy eloltással kukába kerül.
  • Ha a rendszerben van puffer tároló minimális energia veszhet el, a rendszer szabályozható, a begyújtási (fűtési) ciklus akár 24 órára is elnyújtható így az életünk komfortosabbá válik.
  • Ha a rendszerben van puffer tartály, időjárás függő szabályozás a rendszer tökéletesen szabályozható, fűtési ciklusok hosszabbra nyújthatóak, a hatásfok és a gazdaságosság maximális. Ezzel a megoldással akár 70% fűtési költség is megtakarítható.



  A puffer tároló előnye különösen az átmeneti időszakokban jelentkezik, amikor nincs szükség akkora hőenergiára, amekkorát a kazán megtermel, a felesleget a puffer tartály eltárolja - a megtermelt hőenergia nem megy veszendőbe.

• Hogyan működik és miért jó a puffer tartály?

  A gyűjtőtartály pufferként és a rendszerben körbeáramoltatott víz köztes fűtési energia tárolójaként szolgál. A kazán felmelegíti a vizet a puffer tartályban, a tartályból a forró víz pedig eljut az egyes fogyasztókhoz. A puffer tartály működése egyszerű és azon a fizikai elven alapul, hogy a forró víz könnyebb a hideg víznél. Mialatt a kazánból forró víz áramlik a tartály felső részébe, addig hideg víz kerül kiszivattyúzásra a puffer tároló aljából. Ha helyesen van beállítva ez a folyamat, akkor igen éles határvonal keletkezik a forró és a hideg víz között.

  Puffer tartállyalhosszú szüneteket lehet elérni,nem kell olyan gyakran begyújtani a kazánt, mint amilyen sűrűn akkor lenne rá szükség, amikor a kazán közvetlenül a fűtési rendszerhez van csatlakoztatva.Így jelentősen jobban kihasználhatja a tüzelőanyag által felszabadított energiát, mindeközben optimális feltételeket biztosít a környezettudatos fűtéshez.

  A hatásfok növekedése mellet a tökéletesebb égésnek köszönhetően a füstgáz összetétele is javul, kevesebb szennyezőanyagot jut a levegőbe. A kazán és a kémény kormozódása megszűnik.

  bezár
• Mennyi idő alatt térül meg?

  Egyszerű matematika! Egy évben átlagosan 5 hónapot (kb 150 nap) fűtünk. A kazánunk teljesítménye a leghidegebb napokra van tervezve. Ez Magyarországon -15 celsius. Évente átlagosan 10-15 ilyen hideg nappal számolhatunk. 135 napon keresztül nincs szükség a kazánunk maximális teljesítményére. Egy átlagos napon +10C esetén a kazánban keletkező energiának csak 10-20% kerül a házba a többi a kéményen távozik.

  Megéri-e nekem, hogy 135 napon keresztül úgy fűtenem, hogycsak a töredékét hasznosítom, a többivelkörnyezetetmelegítem?

  Adott egy átlagos földgázfűtéssel szerelt családi ház Magyarországon, a 80-as években épült, szigetelés nélkül. Ablakok normál üvegezésűek, teljes hő veszteség 20 kW. Fűtési idény fenntartási költsége 350.000 forint. Gázfogyasztás 2300 m³. Gáz fűtőértéke: 34.000J. Teljes hőigény: 78.200.000J

  Vegyes tüzelésű rendszer puffer tartály nélkül: kiszáradt fa fűtőértéke: 17.000J, fa ára 20.000 ft/m³, fa igény a teljes szezonra körülbelül 13.800 kg a nagy veszteség miatt az éves fenntartási költség körülbelül 276.000 ft, tehát nem számottevő a megtakarítás.

  Vegyes tüzelésű rendszer puffer tartállyal: 78.200.000J. Fa fűtőéke: 17.000J fa ára: 20.000 ft/m³. Faigény, mivel a felesleges energiát el tudjuk tárolni: 4600 kg. Fenntartási költség: 92.000 forint.

  A fenti számítások alapján egy átlagos gázfűtési ház fenntartási költsége 70% csökkenthető, amennyiben egy megfelelően kiépített puffer tartállyal kombinált vegyes tüzelésű rendszert építünk. Ezen költségek tovább csökkenthetőek, faelgázosító kazánnal, napkollektorral szerelt szolár fűtés rásegítéssel.

  120nm régi szigetelés nélküli, öreg épület fűtési igénye +5°C esetén 35kW. Fatüzeléssel puffer tartály nélkül naponta 5-6x kell utántölteni a kazánt. A hőmérséklet a lakásban folyamatosan ingadozik. Kazán kormol, mert a levegő hozzáadás minimális, sok az időráfordítás.

  Ugyanezen rendszerpuffer tartállyal szerelve, jól megépített rendszerrel egy begyújtással kifűthető az épület 24 órára. Miért is? +5C esetén a házunk igénye kb 4-6kW. A megtermelt, de fel nem használt 29kW fűtési energiát a puffer tartályban raktározzuk a felhasználás pillanatáig.

  bezár
• Puffer tartály, puffer tárolótípusai:

  Több nagy csoportra osztjuk, fűtési és használati meleg víz tartályokra illetve kombi tartályokra.

  • Fűtési puffer tartály: létezik hőcserélő nélküli, egy szolár hőcserélős, két szolár hőcserélős változat. A puffer tartály belülről nem bevonatos ugyanis a fűtési rendszerben nincs levegő, így nem oxidálódik (rozsdásodik).
  • Kombi puffer tartály átfolyós HMV (használati meleg víz) hőcserélővel: létezik egy szolár hőcserélős, két szolár hőcserélős napkollektorokhoz.
  • Kombi puffer tartálytartály a tartályban (indirekt bojler): létezik  egy szolár hőcserélős, két szolár hőcserélővel napkollektorokhoz

  Hőszivattyús rendszerek esetén ugyancsak több változat létezik, ezek abban különböznek, hogy az alacsony hőlépcső miatt a hőcserélő felületük többszöröse a normál hőcserélőknél.

  bezár
• Hogyan válasszunk puffer tartályt?

  Elsődlegesen el kell dönteni mire, használnánk a tartály. Fűtési költségünk csökkentésére vagy meleg víz előállítására vagy ezek kombinációjára?

  • Fűtési költségeinket csökkenteni illetve a komforthatást (korszerűsítés) szeretnénk növelni abban az esetben egy megfelelően kiválasztott (méretezett) sima hőszigetelt puffer tartályt kell választani.
  • Napkollektoros fűtés rásegítéses rendszer építése esetén (akár a jövőben) akkor az egy vagy két hőcserélős szigetelt puffer tartályt kell választanunk. Utólagosan a puffer tartályba nem lehet gazdaságosan hőcserélőt építeni.

  Meleg víz illetve fűtés korszerűsítés esetén vagy belső tartályos (160-250L) vagy átfolyós rendszerű hőcserélővel szerelt vagy egy különálló HMV tartályos változatot érdemes választani. Kiválasztáskor döntően a rendelkezésre álló terület határozza meg a pontos típust.

  bezár
• Puffer tartály méretezése:

  Fontos tudnivalók a puffer tároló mérete minimum 10l / m2 fűtött élettérnek kell hogy legyen.

  Másik kritérium, a puffer tartályméretezésénél: A puffer tartálynak legalább akkorának kell lennie, hogy a kazán által egy feltöltéssel előállított hőt el tudja raktározni! A szennyezőanyag kibocsájtásra vonatkozó szövetségi törvény szerint a fűtőkazán 25L/kW névleges teljesítménynél kisebb mennyiségű tárolt vízmennyiség nem alkalmazható.

  Pontos puffer tároló méretezéséhez a következő adatokra szükségesek: kazán mérete, fűtési rendszer fajtája (radiátoros, padló, falfűtés, stb). Mindig vegyük figyelembe, hogy a későbbi beruházások is illeszkedjen a tartályunk, akár abban az esetben is ha némileg drágább. Utólagos átalakítások nem mindig megoldhatóak.

  Fűtési melegvíztárolásra alkalmazott puffer tartály térfogatát úgy kell megválasztani, hogy legalább 50 liter víz jusson a kazán futókapacitásának 1kW-jára.

  Napkollektoros, hőszivattyús rendszer estén a tartály kapacitását nagyobbra kell tervezni az optimális működés érdekében (75-100 liter/kW)

  bezár
• Puffer tartály bekötése, kiegészítői:

  Alapvető törekedjünk az egyszerűségre. A felfűtött kazánból a forró vizet puffer tárolóba jutatjuk, majd egy keverőszelepen keresztül a lakótérbe. Zárt rendszer építését javasoljuk a rendszer hatékonyabb működéséhez.

  Füstcső termosztát:A rétegtároló szivattyújának működését szabályozza, abban az esetben működteti amikor a kazán füstcsővén (50-300C) a beállított hőmérsékletet érzékel.

  Termosztatikus szelep: Padlófűtés, radiátoros fűtés esetén minden esetben szabályozni kell az előremenő víz hőmérséklete. Egy átlagos tél napon a rendszer 50C előremenő vízzel üzemel. A tartályban felhalmozott 80-85-90C fokos meleg vizet egy keverőszelepen keresztül engedjük a radiátorokba, így a visszatérő vízhez hozzákeverünk a puffer tároló tetejében lévő melegvizet ami biztosítja a folyamatos (24-48óra) üzemet. Léteznek motoros szelepek is erre a funkcióra, amit egy külső időjárás szabályzóval teljesen automatává tehetünk.

  Zárt tágulás tartály: A rendszer légmentessége biztosítható az eszközzel. Fontos az előnyomás ellenőrzése a rendszerbe építésekor.

  Biztonsági, lefúvató szelep: A gyermekeik és saját biztonságuk érdekében javasolt a beépítés
